자주묻는질문

인버터는 실외설치가 가능한가요?

당사의 단상용인버터(DSP-123K6-OD)는 옥외용 제품으로서 IP65의 방수등급을 가집니다. 따라서 실외설치에 문제가 없습니다. 단, 설치 시 직사광선이 미치는 장소는 피하여야 합니다.
삼상용 인버터는 모델에 따라 옥내용/옥외용으로 사용이 가능합니다. 대부분 제품은 대부분 옥외용으로 설계가 되었으므로, 자세한 사항은 제품 사양 및 매뉴얼을 참조하시기 바랍니다.
모듈구성 방법 및 설치에 대하여 알고 싶습니다.

태양전지 모듈은 해당 제조사마다 서로 다른 스펙을 가지고 있습니다. 설치 용량에 따른 해당 태양전지 모듈의 전압과 전류를 계산하여 인버터의 입력전압 범위에 따라 직렬 또는 병렬로 연결하여 인버터에 연결합니다. 이때, 반드시 온도 계수를 고려하여야 합니다.
태양전지의 특성상 온도에 따라 출력전압이 변화합니다. 온도가 높은 여름에는 태양전지 어레이의 출력전압이 낮아지며, 반대로 온도가 낮은 겨울에는 출력전압이 높아지므로 인버터의 입력전압 범위내에 들어올 수 있도록 구성하여야 합니다.
태양전지 모듈의 설치는 설치 장소에 따라 다르게 구성될 수 있습니다. 설치 장소 및 주위 환경 등을 고려하여 전문업체에서 설계합니다. 위치선정 시 그림자가 지지 않는 곳에 설치하여야 합니다. 특히, 태양전지 어레이의 일부분이 그림자에 가리면 출력전력의 불균형으로 태양전지 및 인버터의 손상을 가져올 수 있습니다
신재생에너지설비인증제도/KS 인증제도에 대하여 알고 싶습니다.

에너지관리공단(KEMCO)에서는 태양광, 풍력, 연료전지, 수소, 수력 등의 신재생 에너지와 관련된 전기제품의 안정성 확인이나 인증을 실시하고 있습니다.
소비자들이 태양광발전시스템을 안심하고 구입 및 사용할 수 있도록 태양전지, 인버터, 접속함 등 태양광 발전시스템과 관련된 모든 제품에 대하여 각각의 기준에 따라 안전기준을 만족하는 제품에 대하여 신재생에너지설비 인증서를 발행하고 있습니다.
현재는 신재생에너지 설비의 KS인증제도 시행에 따라 시존 신재생에너지설비인증제도가 폐지되고 KS인증으로 통합되어 운영되고 있습니다.

태양광 발전시스템에서 사용하는 용어에 대하여 알고 싶습니다.

번호	용어	설명
1	태양광발전	태양광에너지를 변환하여 전력을 얻는 발전방식으로 일반적으로 광기전력 원리를 이용한 태양전지를 사용한다.
2	태양전지	빛 에너지를 전기에너지로 변환하는 소자로서 광기전력효과를 이용한 광전변환소자의 일종이다.
3	태양전지 셀	태양광발전에 이용되는 태양전지 구성요소의 최소단위이다.
4	태양전지 모듈	태양전지 셀을 조합하여 방수재질로 처리하고, 규정된 (+)와 (-)의 출력을 갖도록 제조된 최소단위의 발전 유니트
5	태양전지 판넬	현장에서 사용가능하도록 2장 이상의 태양전지 모듈을 직/병렬 조합을 통해 결전한 집합
6	태양전지 어레이	태양전지 판넬 및 태양전지 가대 또는 기초를 연결하여 구정한 집합체로, 태양광 발전시스템의 일부를 구성한다
7	태양전지 가대	태양전지 모듈 및 태양전지 판넬을 고정 및 설치하기 위한 지지물
8	반사방지막	태양전지 셀의 표면에 빛의 반사손실을 줄이기 위해 형성되는 막 또는 필름
9	단락전류	태양전지 셀 또는 태양전지 모듈의 출력단자 양단을 단락할 때 양단에 흐르는 전류
10	역송전	수용가 구내에서 전력계통으로 향하는 전력 송전
11	광전변환효율	입력되는 빛 에너지 대 출력 전력의 비율 광전변환효율 = 출력전력 / 입사되는 태양광 에너지 X 100(%)
12	변환효율	태양광 인버터의 입력전력 대 출력전력의 비율 변환효율 = 입력전력 / 출력전력 X 100(%)
13	태양광발전시스템	태양전지를 이용하여 태양빛 에너지를 전기에너지로 변환하여 전력을 공급하기 위해 구성된 장치와 이에 부속되는 장치의 총체
14	역류방지소자	태양전지 모듈/판넬/어레이로 전류가 역류하는 것을 방지하기 위한 장치 및 소자
15	인버터	태양전지 어레이에서 발생한 직류 전력을 교류전력으로 변환하는 장치로 제어장치, 계통연계보호장치 등을 내장하고 있다
16	접속함(접속반)	태양전지 모듈에서 나오는 각각의 배선을 정리 및 취합하여 인버터로 보내는 장치. 역류방지 소지 및 감시장치 등을 포함한다
17	분전반(수배전반)	전력공급회사로부터 공급되는 전력을 건물내의 부하에 분배하는 기기
18	독립운전	상용전력계통에 연결되지 않고 독립된 부하에 전력을 공급하는 상태
19	단독운전	자가용 발전설비가 접속되는 일부 전력계통이 분리된 상태에서 자가용발전 설비에서 선로부하에 전력공급 또는 전압을 인가하고 있는 상태
20	계통연계운전	자가용발전설비를 상용 전력계통에 병렬로 연결하여 운전하는 상태
21	자립운전	계통 연계된 자가용 발전기가 전력계통에서 분리된 상태로 수용가 구내에서 단독으로 운전하는 상태

태양광 발전 시스템의 종류에 대하여 알고 싶습니다.

태양광 시스템은 크게 독립형 시스템과 계통연계형 시스템으로 분류됩니다.

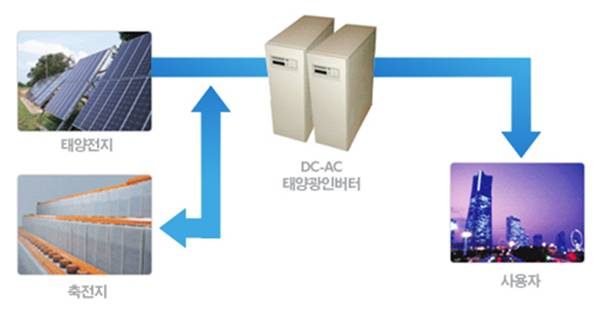

1) 독립형 시스템

독립형 시스템은 다시 두 가지로 분류됩니다. 하나는 태양전지 어레이에서 출력되는 직류전력을 직접 이용하는 방식으로, 직류로 동작하는 기기가 최종 사용자입니다. 태양광을 이용한 가로등이나 전기공급이 어려운 개발도상국에 보급되는 SHS(Solar Home System - 태양전지모듈, 충전 컨트롤러, 축전지, 형광등으로 구성됨)가 대표적인 사례입니다.
또 다른 하나는 섬이나 산간벽지에 전력공급이 어려운 지역에서 사용되는 시스템으로, 태양전지 어레이와 전력변환장치, 축전지로 구성되어 직류전력을 교류전력으로 변환하여 사용하고 사용하지 않는 전력을 축전지에 저장하여 태양광이 적은 흐린날 또는 야간에도 전력 공급이 가능합니다.

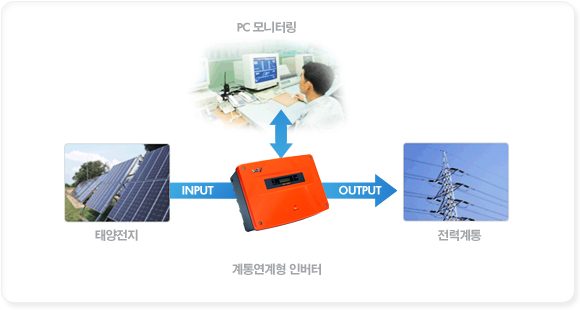

2) 계통연계형 시스템

태양광 발전시스템을 상업용 전력계통과 연계하여 전기를 생산하는 시스템으로, 태양광 발전시스템에서 생산된 전력이 전력계통과 연계되어 전력사용량이 발전량보다 클 경우에는 전력회사로부터 전력을 구입하여 사용하고, 반대의 경우 전력회사에 발전되는 여유 전력을 공급하여 전력사용량을 줄이거나 전력을 판매하여 수익을 얻습니다. 가정용 태양광 발전시스템이나 선업용, 공공 태양광 발전시스템의 대부분이 계통연계 시스템입니다.
태양광 인버터의 역할은 무엇인가요?

태양광 인버터는 태양전지에서 생산된 직류전력을 해당 시스템에 따라 사용자가 사용 가능한 전력으로 변환하여 주는 장치입니다.
일반적으로 직류 전력을 교류전력으로 변환하는 장치로, 제어장치, 계통연계 보호장치, 충전 컨트롤러 등을 내장하여 태양전지에서 생산된 직류 전력을 전력계통에서 공급하는 전력과 동일한 전압 및 주파수로 변환하여 안정된 전력을 전력계통에 공급합니다.
태양전지의 원리에 대하여 알고 싶습니다.

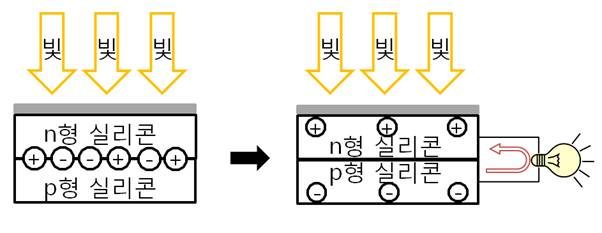

태양전지는 다음 그림처럼 n형 반도체와 p형 반도체를 접합한 구조로 되어있습니다. 태양전지에 빛이 닿으면 빛이 태양전지에 흡수되어 n형 반도체와 p형 반도체의 경계(PN Junction)에서 입자가 발생하여 전자는 p형반도체로, 정공은 n형 반도체로 이동하여 발생한 전위차에 의하여 전압이 발생하며, 결선 시 전자의 이동에 따른 전류가 발생하게 됩니다. 이 과정에 따라 빛 에너지가 전기 에너지로 변환되게 됩니다.
태양광 발전의 원리에 대하여 알고 싶습니다.

태양광 발전은 크게 태양전지와 전력변환장치(인버터)로 구성되어 태양전지에 햇빛이 닿으면 발생하는 직류전력을 전력변환장치가 사용목적에 따라 직류 또는 교류전력으로 변환하여 필요한 전력을 생산 및 공급합니다.
