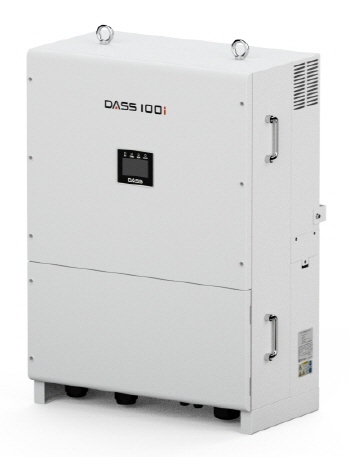

태양광 인버터의 명작
- 최고의 전력변환 효율
- 역률 제어 기술 적용
- DC High Voltage형 인버터
- 슬림한 벽걸이형
- 엣지있는 디자인
| 모델명 | DSP-33100K-OD-HV |
|---|---|
| 입력사양 | |
| 동작시작전압(Vdc) | 650V |
| 동작전압범위 | 580V ~ 980V, 580V ~ 800V*(Full MPPT) |
| 정격전압(Vdc) | 650V |
| 최대개방전압(Vdc) | 1000V |
| 최대입력전류(A) | 200A |
| 입력단 | 1EA |
| MPPT 제어단 | 1EA |
| 제어방식 | 최대전력점추종(MPPT)제어, PWM방식 |
| 출력사양 | |
| 정격출력용량(kW) | 100kW |
| 정격전압(Vac) | 계통전압(AC380V +10%, -12%) |
| 주파수 변동률(Hz) | 계통주파수(60Hz +0.5Hz, -0.7Hz) |
| 역률(%) | 0.98이상 |
| 단독운전방지 | 0.5초이내 |
| 과부하(%) | 110% 10분 |
| 효율(%) | 98% 이상 |
| 전류왜율(전류THD) | 종합 5%이하 (각차3%이하) |
| 무효전력제어 여부 | 있음(DER-AVM) |
| 구조 | |
| 냉각방식 | 강제공냉식(스마트FAN제어) |
| 보호구조(IP grade) | IP65(옥외형) |
| 외형치수(WxHxD,mm) | 650 x 910 x 360 |
| 전체무게(kg) | 85kg이하 |
| 외부인터페이스 | RS232C / RS485 |
| 사용환경 | 온도 : -20 ~ 50℃ / 습도 : 상대습도 90%RH 이하(이슬맺힘 현상 없을 것) |
| 보호기능 | 입력 과전압, 출력단락, 과부하, 인버터 과열보호, DC출력유출방지, 단독운전방지(IEEE1547), 계통과·저전압보호, 계통과·저주파수보호
절연 모니터링, 잔류전류 모니터링 |
| 상시전원 | 필요없음 |
| 특이사항 | * FULL MPPT 전압 범위 |
DSP-33100K-OD-HV 사용 및 설치 매뉴얼
작성자
dasstech
작성일
2017-11-18 11:07
조회
464
DSP-33100K-OD-HV 사용 및 설치 매뉴얼
