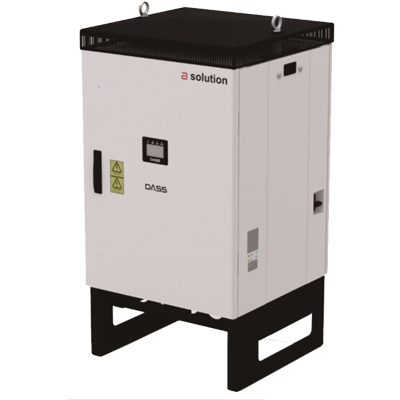

DSP-33100K-OD-LV / NJ
중소용량 발전소에 최적(일반상가, 창고등)
- 4-MPPT타입(MPPT당 5입력)
- 접속반 일체형(20채널) / 접속함 별도
- 옥외형 스탠드 타입
- 강제공냉식(SMART 제어)
- PV절연저항감시
- SPD 고장 감시
- 능동전압제어기능(역률제어)
- 스마트모니터링(채널별 감시가능)
- KS인증 취득
| 모델명 | DSP-33100K-OD-LV |
| 입력사양 | |
| 동작시전압(Vdc) | 450V |
| 동작전압범위 | 400V ~ 980V |
| MPPT 직류전압범위 | 400V ~ 980V |
| FULL MPPT 직류전압범위 | 500V ~ 800V |
| 정격전압(Vdc) | 650V |
| 최대개방전압(Vdc) | 1000V |
| 최대입력전류(A) | 50A/50A/50A/50A |
| 입력단 | 20EA |
| MPPT 제어단 | 4EA |
| 제어방식 | 최대전력점추종(MPPT) 제어, PWM방식 |
| 입력차단용량 | 250A |
| 출력사양 | |
| 정격출력용량(kW) | 100kw |
| 정격전압(Vac) | 계통전압(AC380V +10%, -12%) |
| 주파수 변동률(Hz) | 계통주파수(50Hz/60Hz +0.5Hz, -0.7Hz) |
| 역률(%) | 0.98이상 |
| 단독운전방지 | 0.5초이내 |
| 과부화(%) | 110% 10분 |
| 효율(%) | Max 98% 이상 |
| 전류왜율(전류THD) | 종합 5%이하(각 차 3% 이하) |
| 무효전력제어 여부 | 능동전압제어 |
| 출력차단용량 | 90A |
| 구조 | |
| 냉각방식 | 강제공냉식(FAN) |
| 보호구조(IP grade) | IP55(옥외형) |
| 외형치수(WxHxD,mm) | 666 X 1260 X 651 |
| 전체무게(kg) | 250kg 이하 |
| 외부인터페이스 | RS232C / RS485 |
| 사용환경 | 주위온도 : -20 ~ 50℃ 보존온도 : -20 ~ 65℃ 습도 : 상대습도 90%RH 이하(이슬맺힘 현상 없을 것) |
| 보호기능 | 입력 과전압, 출력단락, 과부하, 인버터 과열보호, DC출력유출방지, 단독운전방지(IEEE1547), 계통과·저전압보호, 계통과·저주파수보호 |
| 기타 기능1 | PV절연저항감시, SPD고장감시, RCMU(누설전류), 릴레이고장, 절연 모니터링, 잔류 전류 모니터링 |
| 기타 기능2 | |
| 상시전원 | 필요없음 |
| 인증 취득 여부 | KS 인증 취득 |
| 특이사항 | (1) MTTP제어 채널별 입력전류(접속반 일체형) (2) DC SWITCH (정격 650V기준) (3) RELAY 차단용량 (4) DC SWITCH (정격 1000V기준) (6) 스마트모니터링형(채널별 감시기능) (7) 접속반 분리형 (8) DC MCCB 차단 용량 |
