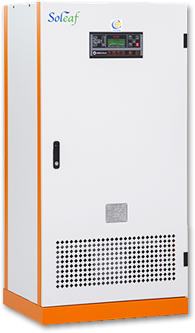

DSP-3320KT
호기심을 향한 끝없는 도전이
한계를 뛰어넘는 기술력으로!!
여기, DSP-3320KT가 그것을 증명합니다.
호기심을 향한 끝없는 도전이
한계를 뛰어넘는 기술력으로!!
여기, DSP-3320KT가 그것을 증명합니다.
모델명 | DSP-3320KT |
---|---|
입력사양 | |
동작시작전압(Vdc) | 300V |
동작전압범위 | 220~700V** |
정격전압(Vdc) | 450V |
최대개방전압(Vdc) | 700V |
최대입력전류(A) | 80A |
입력단 | 1EA |
MPPT 제어단 | 1EA |
제어방식 | 최대전력점추종(MPPT)제어, PWM방식 |
무효전력제어 여부 | 없음 |
무효전력제어 여부 | |
정격출력용량(kW) | 20kW |
정격전압(Vac) | 계통전압(AC380V +10%, -12%) |
주파수 변동률(Hz) | 계통주파수(60Hz +0.5Hz, -0.7Hz) |
역률(%) | 0.98이상 |
단독운전방지 | 0.5초이내 |
과부하(%) | 110% 10분 |
효율(%) | 95% 이상 |
전류왜율(전류THD) | 종합 5%이하 (각차 3%이하) |
구조 | |
냉각방식 | 강제공냉식(FAN) |
보호구조(IP grade) | IP20(옥내형) |
외형치수(WxHxD,mm) | 650 X 1400 X 500 |
전체무게(kg) | 210kg |
외부인터페이스 | RS232C / RS485 |
사용환경 | 온도 : -20 ~ 50℃ / 습도 : 상대습도 90%RH 이하(이슬맺힘 현상 없을 것) |
보호기능 | 입력 과전압, 출력단락, 과부하, 인버터 과열보호, DC출력유출방지, 단독운전방지(IEEE1547), 계통과·저전압보호, 계통과·저주파수보호 |
상시전원 | 필요없음 |
특이사항 | * 시험성적서상 동작전압범위 표기 ** 시험성적서상 MPPT전압범위 표기 |
